凸轮分割器结构图_剖析
发布时间:2020-05-15 13:20:38 点击次数:831


 凸轮分割器内部的结构原理比较简单,主要由2大部分组成,一:输入轴,轴的中心套上凸轮.二:输出转塔,转塔上的凸轮滚子和凸轮接触,当入力轴旋转的时候带动凸轮和滚子接触,驱使出力转塔旋转分度,分度的工位数很分度时的时候,停止时的时间,和凸轮的驱动角和分布滚子的数量多少,来决定工位数和间歇的时间,一般凸轮分割器的工位是固定,个别做成任意分度的等于是一个凸轮减速机,分割器本身不带工位,由伺服电机来控制角度,这种在设备中用的不多,一般在雕铣机等设备中使用.

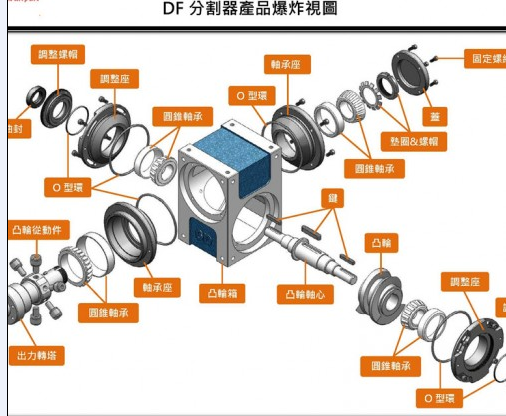

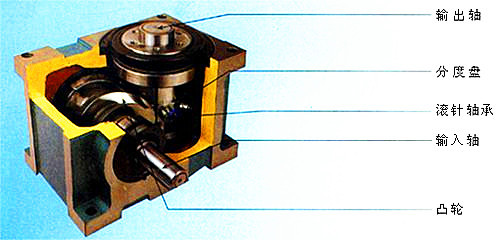

 下面展示下凸轮分割器结构图细节:

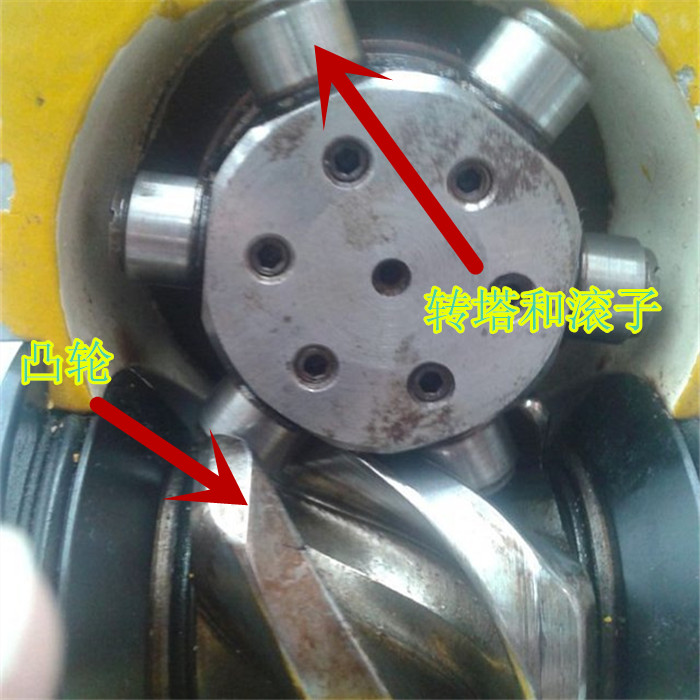

 psb (1)_副本.jpg



 凸轮分割器16工位以内的一般都是电机带动分割器入力轴旋转一圈,输出轴旋转一个工位,比如8工位就旋转8分之一,16工位开始是双停留的,电机带动分割器输入轴半圈,输出轴旋转一个工位,所以在选型时针对16工位的,电机的减速比在选择的时候需要特别注意.
